羞羞视频91 I 天天摸天天干天天操 I 男女激情视频网站 I 韩国美女换衣服 I 亚洲精品无码中文久久字幕 I av最新网址 I 日本色婷婷 I 日韩精品久久久 I 亚洲熟女精品中文字幕 I 亚洲欧美自拍制服另类图区 I 成人免费视频7777777 I 在线你懂的 I 亚洲中文波霸中文字幕 I 强乱中文字幕亚洲精品 I 国产亚洲综合一区二区三区 I 人人婷婷人人澡人人爽 I 欧美日韩国产欧美 I 波多在线播放 I 69天堂人成无码免费视频 I av熟女人妻一区二区三区 I 国产吃瓜黑料一区二区 I 久久成人国产精品无码 I 国内久久精品视频 I 三级大片在线观看 I 99久久无码一区人妻a片蜜 I 国产精品美女久久久久av超清 I 欧美精品免费一区二区三区 I 国产精品一区在线播放 I 嫩草免费 I 色综合影视

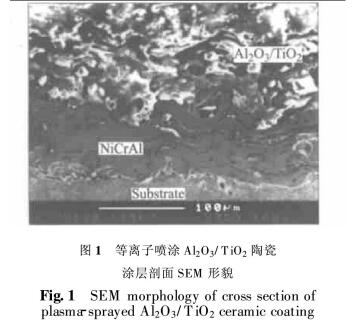

      圖1所示是等離子噴涂陶瓷涂層(TC1)的剖面組織形貌，從上至下依次為A2O3+ 13% Ti02陶瓷層，NiCrAl 中間粘結(jié)層及金屬基體。A2O3+ :Ti02陶瓷層形貌星層狀堆積，由能譜分析可知，其中白色的組織是Al203，灰黑色組織是Al2O3和Ti02的互熔組織。這是由于TiO2的熔點(diǎn)(1 845C)較Al203的熔點(diǎn)(2 015 C)低，在噴涂過(guò)程中Ti02粉末的熔化程度比AlO3的大，熔化的TiO2和Al2O3形成了一定程度的互溶。互溶現(xiàn)象的產(chǎn)生將有助于涂層中各片層間結(jié)合強(qiáng)度和涂層致密度的提高，并將進(jìn)一步提高涂層的硬度和耐磨性能。同時(shí)可以看出，Al2O3/TiO2陶瓷層與NiCrAl粘結(jié)底層，以及NiCrAI粘結(jié)底層與基體形成了良好的機(jī)械結(jié)合界面，可有效緩解Al2O3/Ti02復(fù)合陶瓷涂層與基材間因線膨脹系數(shù)的差異所產(chǎn)生的應(yīng)力，解決陶瓷材料噴涂層的應(yīng)力剝落現(xiàn)象。

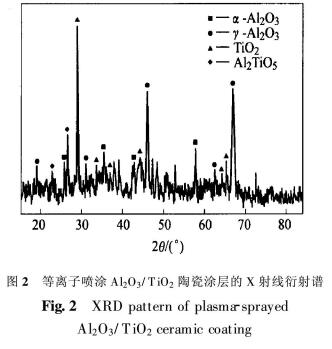

      圖2所示是陶瓷涂層表面X射線衍射譜，表明TC1陶瓷層由aAl203， Ti02, Al2Ti05及少量的X-Al203組成。由于A2O3顆粒的熔點(diǎn)較高，在噴涂時(shí)除大部分熔化呈扁平狀外，涂層中尚存在較多未融化的顆粒狀A(yù)l2O3，造成涂層密度低，存在一-些孔隙。由于NiCrAI的熔點(diǎn)較低，在噴涂的過(guò)程中基本上全部熔化，熔融的粒子撞擊基體表面后展平成薄片并瞬間冷卻凝固，在沖擊力作用下星扁平狀逐層疊加在一起，從而形成圖1所示的片層狀組織，在NiCrAl 層與金屬基體之間存在一層黑色片狀及顆粒組織(見(jiàn)圖3),經(jīng)過(guò)能譜分析可知是NiCrAl在等離子噴涂過(guò)程中熔融粒子形成的氧化膜，主要是Fe和Ni的氧化物。
