羞羞视频91 I 天天摸天天干天天操 I 男女激情视频网站 I 韩国美女换衣服 I 亚洲精品无码中文久久字幕 I av最新网址 I 日本色婷婷 I 日韩精品久久久 I 亚洲熟女精品中文字幕 I 亚洲欧美自拍制服另类图区 I 成人免费视频7777777 I 在线你懂的 I 亚洲中文波霸中文字幕 I 强乱中文字幕亚洲精品 I 国产亚洲综合一区二区三区 I 人人婷婷人人澡人人爽 I 欧美日韩国产欧美 I 波多在线播放 I 69天堂人成无码免费视频 I av熟女人妻一区二区三区 I 国产吃瓜黑料一区二区 I 久久成人国产精品无码 I 国内久久精品视频 I 三级大片在线观看 I 99久久无码一区人妻a片蜜 I 国产精品美女久久久久av超清 I 欧美精品免费一区二区三区 I 国产精品一区在线播放 I 嫩草免费 I 色综合影视

北京耐默科技人員通過(guò)大量的實(shí)驗(yàn)，研制出超音速噴涂氧化鉻陶瓷涂層KN1000，KN1000干滑動(dòng)摩擦磨損特性：

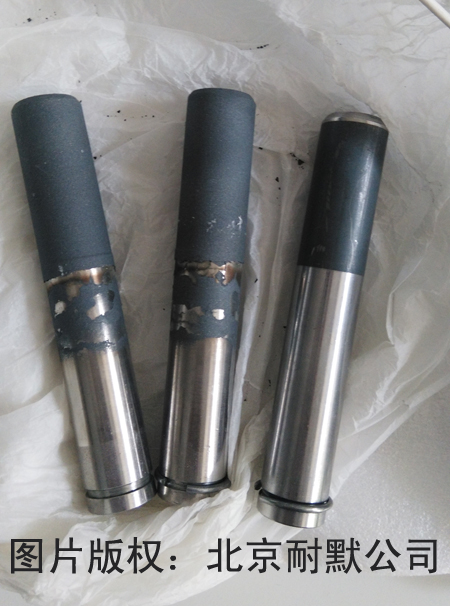

圖（1）氧化鉻陶瓷涂層用于柱塞桿表面
(1)氧化鉻涂層經(jīng)200℃熱處理后其顯微硬度略微下降,之后隨著熱處理溫度的升高,涂層顯微硬度明顯增大；

(2)涂層在10N載荷下的摩擦系數(shù)隨硬度的升高而減小;而在25N載荷下,涂層硬度差異對(duì)摩擦系數(shù)的影響不大500℃以下涂層試樣的磨損失重隨著顯微硬度增大而減小,其中500℃熱處理涂層的磨損失重最小,而800℃熱處理涂層因出現(xiàn)了裂紋,其磨損失重反而較大.在實(shí)驗(yàn)條件下,500℃熱處理涂層的綜合耐磨減摩性能較好；

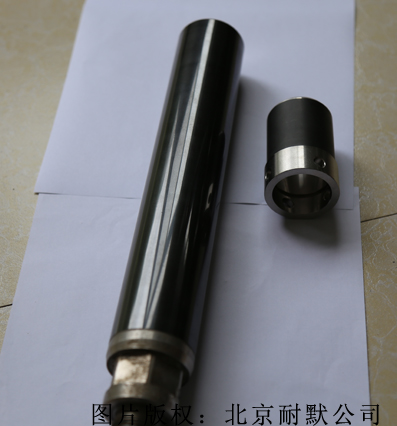

圖（2）活塞桿表面氧化鉻陶瓷涂層可以磨加工到光潔度0.2降低摩擦系數(shù)

(3)熱處理未能改變涂層的磨損機(jī)制,在10N載荷下,涂層的磨損機(jī)制均以磨粒磨損為主,并伴有輕微的剝落磨損;而在25N載荷下,涂層的磨損機(jī)制則以剝落磨損為主,并伴有磨粒磨損.減少氧化鉻涂層中的孔隙和提高涂層中弱界面的結(jié)合強(qiáng)度,是提高涂層耐磨性的主要途徑。
